آموزش طراحی برای پرینتر سه بعدی
تاریخ انتشار:
1405-04-17
آخرین بروزرسانی:
1405-04-17
زمان مطالعه:
11 دقیقه
طراحی برای پرینترهای سه بعدی، مثل یادگیری یک زبان جدید است. اگر قواعد آن را بلد باشید، میتوانید هر ایدهای را به واقعیت تبدیل کنید؛ اما اگر بدون شناخت محدودیتها شروع به طراحی کنید، پرینت شما با شکست مواجه میشود.
در این مقاله، اصول آموزش طراحی فایل پرینتر سه بعدی را به زبان ساده و کاربردی بررسی میکنیم تا بتوانید قطعاتی بدون نقص برای انواع پرینترهای فیلامنتی (FDM) و رزینی (SLA/DLP) طراحی کنید.
چرا یادگیری طراحی برای پرینتر سه بعدی مهم است؟
ممکن است بسیاری از شما تصور کنید برای استفاده از پرینتر سه بعدی فقط کافی است فایل آماده دانلود کنید. اما در عمل، بیشتر پروژههای حرفهای نیاز به طراحی یا ویرایش مدل دارند.
یادگیری طراحی سه بعدی به شما کمک میکند:
- قطعات اختصاصی طراحی کنید.
- نمونه اولیه محصولات را بسازید.
- قطعات شکسته را بازطراحی کنید.
- هزینه سفارش طراحی را کاهش دهید.
- ایدههای خود را به محصول واقعی تبدیل کنید.
به همین دلیل، آموزش طراحی پرینتر سه بعدی یکی از مهمترین مهارتهایی است که هر کاربر باید یاد بگیرد.
طراحی برای پرینتر سه بعدی چگونه انجام میشود؟
فرآیند طراحی معمولا از چند مرحله تشکیل شده است.
- ایدهپردازی
- طراحی مدل سه بعدی
- بررسی قابلیت چاپ
- خروجی گرفتن با فرمت STL یا OBJ
- آمادهسازی فایل در نرم افزار اسلایسر
- چاپ مدل
هر مرحله اهمیت بالایی دارد و رعایت نکردن اصول آن میتواند باعث شکست چاپ شود.
همچنین بخوانید: آموزش کار با پرینتر سه بعدی؛ از صفر تا صد
آموزش طراحی فایل پرینتر سه بعدی
فایل قابل چاپ باید ویژگیهای مشخصی داشته باشد. صرفا سه بعدی بودن مدل کافی نیست.
یک فایل مناسب باید:
- کاملا بسته (Watertight) باشد.
- ضخامت دیواره استاندارد داشته باشد.
- سطوح همپوشانی نداشته باشد.
- قطعات شناور نداشته باشد.
- مقیاس صحیح داشته باشد.
- دارای نرمالهای صحیح باشد.
در پایان طراحی معمولا فایل با فرمت STL ذخیره میشود که رایجترین فرمت برای چاپ سه بعدی است.
تفاوت فایلهای STL و OBJ چیست؟
در طراحی برای چاپ سه بعدی، دو فرمت STL و OBJ بیشتر از سایر فرمتها استفاده میشوند، اما کاربرد آنها یکسان نیست.
- STL فقط اطلاعات هندسی مدل را ذخیره میکند و رایجترین فرمت برای چاپ سه بعدی محسوب میشود. تقریبا تمام نرمافزارهای اسلایسر از این فرمت پشتیبانی میکنند.
- OBJ علاوه بر شکل هندسی، میتواند اطلاعاتی مانند رنگ، بافت (Texture) و متریال را نیز ذخیره کند. این فرمت بیشتر برای مدلهای گرافیکی، شخصیتها و پروژههایی که ظاهر مدل اهمیت دارد استفاده میشود.
اگر هدف شما چاپ قطعات معمولی یا صنعتی است، در بیشتر موارد STL بهترین انتخاب خواهد بود.
بهترین نرم افزار پرینتر سه بعدی برای طراحی
انتخاب نرم افزار به نوع پروژه و سطح مهارت شما بستگی دارد.
|
نرم افزار |
مناسب برای |
سطح کاربر |
مزایا |
|
Tinkercad |
آموزش و طراحی ساده |
مبتدی |
رایگان، تحت وب، بسیار آسان |
|
Fusion 360 |
طراحی قطعات صنعتی |
متوسط تا حرفهای |
ابزارهای مهندسی بسیار قوی |
|
SolidWorks |
طراحی مکانیکی |
حرفهای |
دقت بسیار بالا |
|
Blender |
طراحی هنری و شخصیت |
متوسط تا حرفهای |
مدلسازی آزاد |
|
FreeCAD |
طراحی مهندسی رایگان |
متوسط |
متن باز |
|
Rhino |
طراحی صنعتی و جواهرات |
حرفهای |
دقت بالا در مدلسازی |
اگر تازه وارد این حوزه شدهاید، بهتر است ابتدا با Tinkercad شروع کنید و بعد از Fusion 360 یا SolidWorks استفاده کنید.
نرم افزارهای طراحی پرینتر سه بعدی چه تفاوتی دارند؟
تمام نرم افزارها برای یک هدف ساخته نشدهاند.
نرم افزارهای پارامتریک
این نرم افزارها برای طراحی قطعات صنعتی مناسب هستند.
نمونهها:
- Fusion 360
- SolidWorks
- Inventor
- FreeCAD
ویژگی اصلی آنها امکان ویرایش دقیق ابعاد است.
نرم افزارهای مدلسازی آزاد
اگر قصد طراحی مجسمه، فیگور، شخصیت یا آثار هنری دارید، این گروه انتخاب بهتری است.
نمونهها:
- Blender
- ZBrush
- Nomad Sculpt

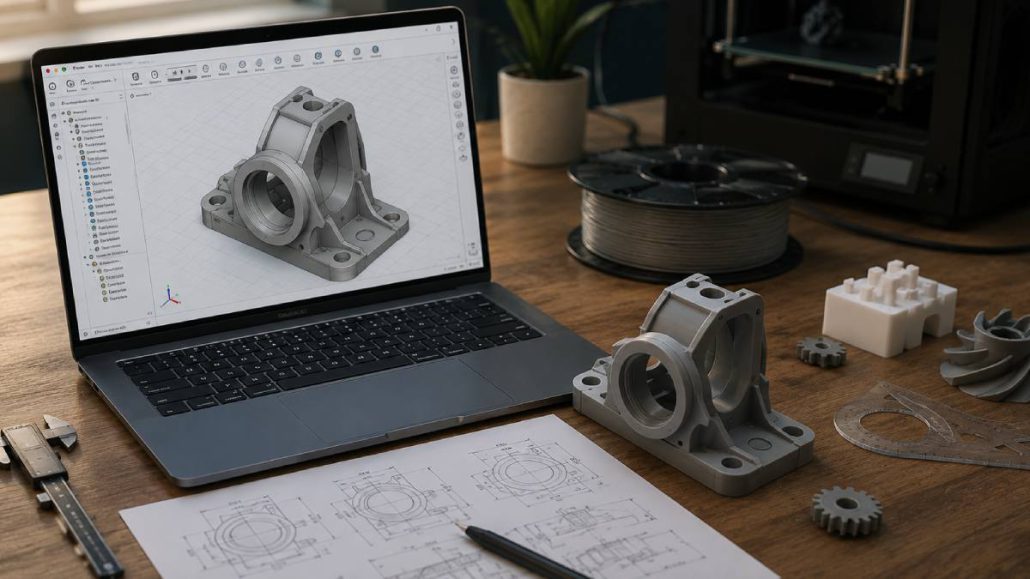

آموزش طراحی با پرینتر سه بعدی از صفر
اگر هیچ تجربهای ندارید، مسیر زیر بهترین انتخاب است.
مرحله اول: آشنایی با مفاهیم سه بعدی
ابتدا باید با موارد زیر آشنا شوید.
- محورهای X، Y و Z
- اندازهگیری
- حجم
- سطوح
- مش (Mesh)
مش (Mesh) چیست؟
مش یا Mesh شبکهای از هزاران مثلث کوچک است که شکل نهایی مدل سه بعدی را تشکیل میدهد. فایلهای STL نیز بر اساس همین ساختار ساخته میشوند. هرچه تعداد این مثلثها بیشتر باشد، جزئیات مدل دقیقتر خواهد بود؛ البته حجم فایل نیز افزایش پیدا میکند.
مرحله دوم: یادگیری یک نرم افزار ساده
برای شروع بهتر است چند پروژه ساده طراحی کنید.
مثلا:
- جاکلیدی
- جعبه
- استند موبایل
- گلدان کوچک
این پروژهها باعث میشوند مفاهیم اصلی را سریع یاد بگیرید.
اگر برای اولین بار قصد طراحی مدل سهبعدی را دارید، بهتر است با یک پروژه ساده مانند جاکلیدی یا استند موبایل شروع کنید. این پروژهها تقریباً تمام مفاهیم پایه طراحی را به شما آموزش میدهند.
برای مثال در Tinkercad میتوانید مراحل زیر را انجام دهید:
- یک مکعب (Box) روی صفحه قرار دهید.
- ابعاد آن را متناسب با نیاز خود تنظیم کنید.
- یک استوانه کوچک برای ایجاد سوراخ جاکلیدی اضافه کنید.
- دو شکل را با ابزار Group ترکیب کنید.
- فایل را با فرمت STL ذخیره کنید.
- مدل را در اسلایسر بررسی و برای چاپ آماده کنید.
با انجام چنین پروژههای سادهای، بهتدریج با ابزارهای طراحی، مقیاس، اندازهگذاری و آمادهسازی فایل برای چاپ آشنا خواهید شد.
مرحله سوم: یادگیری اصول طراحی مخصوص چاپ
این مرحله مهمترین بخش آموزش طراحی فایل پرینتر سه بعدی است.
در طراحی باید به موارد زیر توجه کنید.
- ضخامت دیواره
- زاویه اورهنگ
- ساپورت
- تلرانس
- انقباض متریال
- محل قرارگیری قطعه

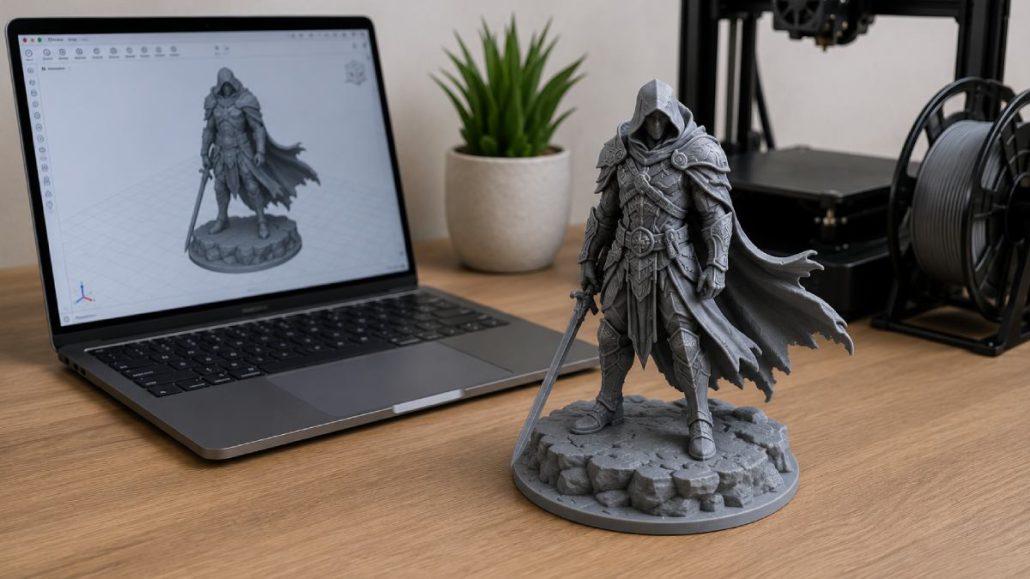

مرحله چهارم: آمادهسازی فایل
پس از طراحی باید فایل را داخل نرم افزار اسلایسر وارد کنید.
در این مرحله تنظیمات زیر انجام میشود.
- ارتفاع لایه
- سرعت چاپ
- اینفیل
- ساپورت
- دمای چاپ
- ضخامت دیواره

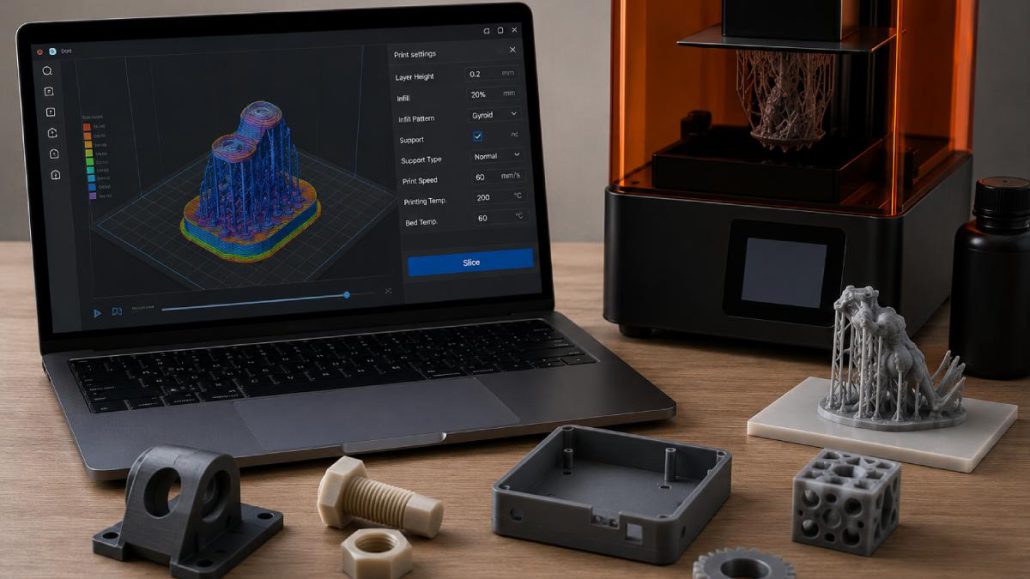

اسلایسر چیست و چه کاری انجام میدهد؟
پس از پایان طراحی، مدل سهبعدی هنوز قابل چاپ نیست. ابتدا باید آن را وارد یک نرمافزار اسلایسر (Slicer) کنید.
اسلایسر مدل را به صدها یا هزاران لایه نازک تقسیم میکند و مسیر حرکت نازل در پرینترهای فیلامنتی یا مسیر تابش نور در پرینترهای رزینی را محاسبه میکند. در این مرحله میتوانید تنظیماتی مانند ارتفاع لایه، سرعت چاپ، درصد اینفیل، ساپورت و دمای چاپ را مشخص کنید.
در نهایت، اسلایسر فایل نهایی قابل اجرای پرینتر را تولید میکند.
تفاوت طراحی برای پرینتر FDM و رزینی
طراحی در پرینتر سه بعدی فیلامنتی با رزینی متفاوت است و بسیاری از کاربران این تفاوت را نادیده میگیرند.
طراحی برای پرینترهای FDM
- ضخامت دیواره بیشتر
- کاهش اورهنگ
- کاهش ساپورت
- توجه به جهت چاپ
طراحی برای پرینترهای رزینی
- زاویه مناسب قطعه
- ایجاد سوراخ تخلیه رزین
- طراحی برای کاهش نیروی مکش
- محل صحیح ساپورتها
بنابراین اگر قصد خرید پرینتر رزینی دارید، باید از ابتدا طراحی را متناسب با این فناوری انجام دهید.
اصول طلایی در آموزش طراحی پرینتر سه بعدی
برای اینکه مدل شما هنگام پرینت خراب نشود، باید این ۴ اصل کلیدی را در نرمافزار رعایت کنید:
۱. رعایت قانون ۴۵ درجه (برای پرینترهای فیلامنتی)
پرینترهای FDM نمیتوانند روی هوا پرینت کنند. هر لایه باید روی لایه قبلی قرار بگیرد. اگر زاویه بیرونزدگی مدل شما بیشتر از ۴۵ درجه باشد، دستگاه نیاز به «ساپورت یا تکیهگاه» دارد. تا حد امکان قطعات را با زاویه کمتر از ۴۵ درجه طراحی کنید تا مصرف ماده و زمان پرینت کاهش یابد.
۲. ضخامت دیوارهها (Wall Thickness)
دیوارههای خیلی نازک در پرینت فیلامنتی میشکنند و در پرینت رزینی دفرمه میشوند.
- حداقل ضخامت در FDM: حداقل ۱.۲ میلیمتر (متناسب با قطر نازل).
- حداقل ضخامت در رزینی: حداقل ۰.۶ تا ۱ میلیمتر.
۳. طراحی سوراخ تخلیه برای مدلهای رزینی توخالی
در پرینترهای رزینی، برای صرفهجویی در مصرف رزین، مدلها را توخالی (Hollow) طراحی میکنند. اگر مدل توخالی باشد، باید حتما ۲ سوراخ کوچک در نزدیکترین نقطه به صفحه ساخت طراحی کنید تا رزین اضافه از داخل آن خارج شود؛ در غیر این صورت مدل ترک میخورد.
۴. تلورانس و فیت شدن قطعات (Tolerance)
اگر دو قطعه قرار است داخل هم قرار بگیرند (مثل پیچ و مهره یا کشو)، نباید سایز آنها را دقیقا برابر بگیرید. همیشه بین قطعات ۰.۲ تا ۰.۴ میلیمتر فاصله (Clearance) در نظر بگیرید تا پس از پرینت، قطعات به راحتی روی هم سوار شوند.
محدودیتهای طراحی برای چاپ سه بعدی
هر فناوری چاپ سه بعدی محدودیتهای خاص خود را دارد و رعایت آنها باعث افزایش کیفیت چاپ و کاهش خطاها میشود. هنگام طراحی بهتر است به موارد زیر توجه کنید:
- حداقل ضخامت جزئیات: جزئیات بسیار نازک ممکن است در زمان چاپ از بین بروند یا استحکام کافی نداشته باشند.
- ابعاد سوراخها: سوراخهای کوچک معمولاً پس از چاپ کمی کوچکتر از اندازه طراحیشده هستند؛ بنابراین بهتر است تلورانس مناسبی برای آنها در نظر بگیرید.
- متن و نوشته برجسته: برای خوانایی بهتر، ارتفاع یا عمق نوشتهها را حداقل ۰٫۶ تا ۱ میلیمتر در نظر بگیرید.
- قطعات متحرک: اگر چند قطعه قرار است پس از چاپ نسبت به یکدیگر حرکت کنند، فاصله مناسب بین آنها را رعایت کنید تا به هم نچسبند.
در نظر گرفتن این محدودیتها از همان مرحله طراحی، باعث میشود مدل نهایی با کیفیت بالاتر و نیاز کمتر به اصلاحات چاپ شود.
اشتباهات رایج در طراحی فایل پرینتر سه بعدی
بسیاری از افراد در ابتدای کار با این مشکلات مواجه میشوند.
- طراحی دیواره بسیار نازک
- استفاده از جزئیات غیرقابل چاپ
- خروجی گرفتن با مقیاس اشتباه
- طراحی بدون درنظر گرفتن ساپورت
- استفاده از فایلهای معیوب
- طراحی قطعات توخالی بدون سوراخ خروج رزین
با رعایت این موارد، کیفیت چاپ به شکل محسوسی افزایش پیدا میکند.
بعد از طراحی چه کاری باید انجام دهیم؟
پس از پایان طراحی، مراحل زیر انجام میشود.
- خروجی STL
- بررسی فایل
- ورود به اسلایسر
- تنظیمات چاپ
- ساخت فایل G-code یا فایل مخصوص پرینتر رزینی
- شروع چاپ
فایل G-code چیست؟
در پرینترهای فیلامنتی، خروجی نرمافزار اسلایسر معمولا یک فایل G-code است. این فایل مجموعهای از دستورهاست که به پرینتر میگوید نازل در چه مسیری حرکت کند، چه مقدار فیلامنت خارج شود، دمای نازل و تخت چاپ چقدر باشد و چاپ با چه سرعتی انجام شود.
در پرینترهای رزینی نیز اسلایسر فایل اختصاصی همان دستگاه را تولید میکند که شامل اطلاعات مربوط به هر لایه و زمان نوردهی است.
چطور مهارت خود را ارتقا دهیم؟
یادگیری تئوری کافی نیست. برای تسلط کامل، پیشنهاد میکنیم مراحل زیر را دنبال کنید:
- تمرین مداوم: با شرینک کردن و طراحی مکعبهای ساده شروع کنید و کمکم به سراغ قطعات پیچیده بروید.
- بررسی خطاهای پرینت: هر زمان پرینت شما خراب شد، دلیل آن را در طراحی خود جستجو کنید.
- شرکت در دورههای تخصصی: استفاده از یک دوره آموزش کار با پرینتر سه بعدی جامع میتواند مسیر یادگیری شما را چند ماه کوتاهتر کند.
بهترین منابع برای دانلود مدلهای آماده
بررسی مدلهای آماده یکی از بهترین روشها برای یادگیری طراحی است. با مشاهده نحوه طراحی قطعات مختلف، میتوانید ایدههای جدید بگیرید و اصول طراحی حرفهای را بهتر درک کنید.
برخی از محبوبترین وبسایتهای دانلود مدل عبارتاند از:
- Thingiverse؛ مجموعه بزرگی از مدلهای رایگان برای انواع کاربردها
- Printables؛ مناسب برای کاربران مبتدی و حرفهای با مدلهای باکیفیت
- MakerWorld؛ مجموعهای از مدلهای آماده همراه با تنظیمات چاپ
- MyMiniFactory؛ گزینهای مناسب برای دانلود فیگورها، مجسمهها و مدلهای هنری
البته هنگام استفاده از این فایلها، به مجوز انتشار و استفاده از آنها نیز توجه کنید.
جمعبندی
طراحی سه بعدی، پایه و اساس موفقیت در چاپ سه بعدی است. هرچه مدل شما اصولیتر طراحی شود، کیفیت چاپ بالاتر خواهد بود و میزان خطا، مصرف متریال و زمان چاپ کاهش پیدا میکند.
اگر بهتازگی وارد این حوزه شدهاید، یادگیری یک نرم افزار ساده، تمرین پروژههای کوچک و آشنایی با اصول طراحی برای چاپ سه بعدی بهترین مسیر پیشرفت است. پس از آن میتوانید با نرم افزارهای حرفهای، قطعات صنعتی، نمونههای اولیه و مدلهای پیچیده را طراحی و چاپ کنید.
